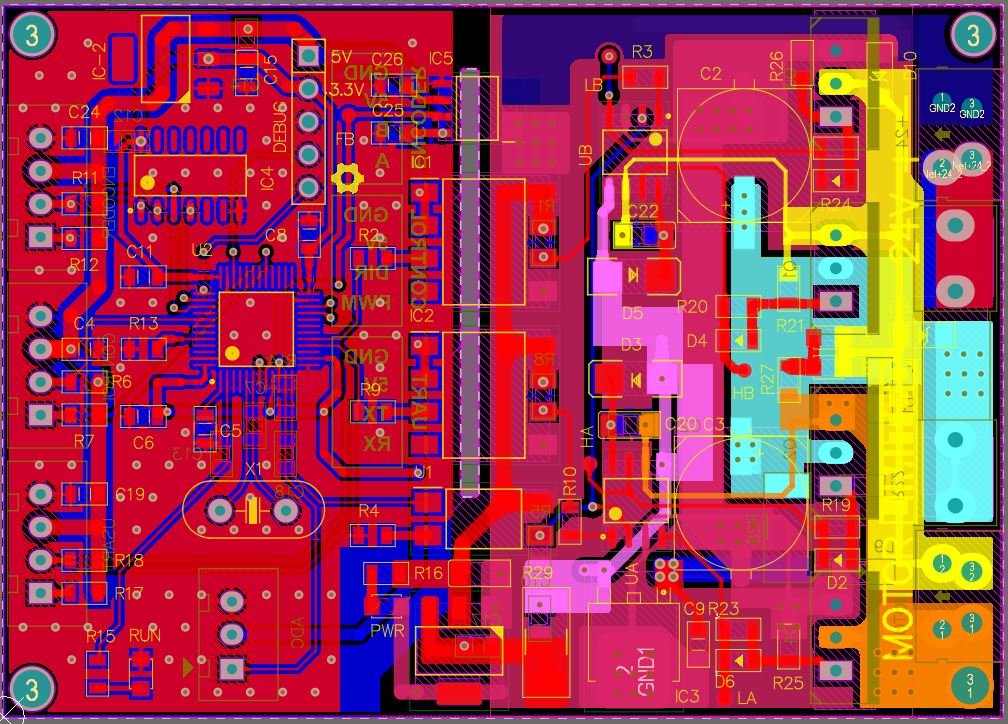

Để có thể chế tạo được mạch in PCB, các nhà sản xuất PCB cần có các file gerber và file lỗ khoan (NC Drill Files). Dưới đây là hướng dẫn toàn bộ quá trình xuất các file gerber và file lỗ khoan để sản xuất PCB.
Xuất file gerber
Mở file .PCBDOC sau đó vào File -> Fabrication Outputs -> Gerber Files sẽ xuất hiện cửa sổ cài đặt các thông số như hình dưới:
- Chọn inches
- Chọn độ phân giải 0.01mill
- Tại mục plot layer chọn Select Used để lựa chọn các lớp cần thiết khi xuất gerber
Tiếp theo tại tab Advanced:
- Chọn Suppress trailing zeroes
- Chọn Unsorted(raster)
- Chọn Optimize change location commands
- Chọn Generate DRC Rules export file (.RUL)
CUỐI CÙNG NHẤN APPLY ĐỂ XUẤT FILE GERBER
Xuất file lỗ khoan( NC Drill Files)
Trên thanh công cụ chọn File -> Fabrication Outputs -> NC Drill Files sẽ xuất hiện cửa sổ cài đặt các thông số như hình dưới:
- Chọn Inches
- Chọn tỉ lệ 2:4
- Chọn Reference to absolute origin
- Chọn Suppress trailing zeroes
CUỐI CÙNG NHẤN OK ĐỂ XUẤT FILE NC Drill Files.
Nén thư mục chứa file gerber và file lỗ khoan vừa xuất và gửi file để sản xuất
Các file gerber và NC Drill Files vừa xuất sẽ nằm ở thư mục như hình dưới. Các bạn gửi thư mục đó đến các đơn vị sản xuất mạch in để tiến hành gia công. Nhiều đơn vị sản xuất mạch in yêu cầu thư mục nén, các bạn có thể nén lại dưới định dạng .rar hoặc zip
